Forme et densité de la balle

Tension du filet insuffisante

• Vérifier la position des ressorts de la barre de frein
• Vérifier si les griffes de l’axe sont bien positionnées dans le tube carton

La queue du filet est tirée d’un coté pendant l’alimentation

• Mauvaise coupe du filet due a une tension insuffisante

Fourrage emprisonné dans le “bec du canard”

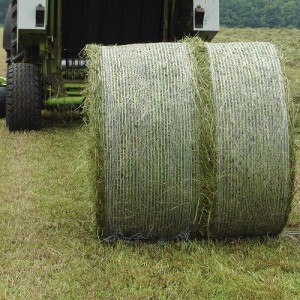

Détricotage de la maille du filet

• Mailles abimées sur le filet
• Mauvaise coupe du filet due à une tension insuffisante = ajuster le frein
• Mauvaise coupe du filet due aux griffes mal positionnées dans le tube carton
• Mauvaise coupe du filet due à des mailles coincées entre le couteau/ contre couteau

Filet endommagé par les blessures des courroies

Filet endommagé par les rouleaux de la chambre

Filet endommagé par les rouleaux spirales

Dégradations des spirales qui cassent le filet

Balle endommagée par l’éjecteur

Balle mal formée

• Formation insuffisante de la balle= balle non ronde
• Forme de balle inégale= mauvais ramassage des récoltes

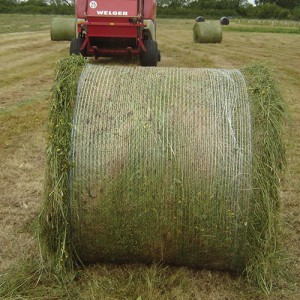

Tension excessive du filet

• Filet sur étiré = moins de fils de chaine maintenant la balle
• Frein filet trop élevé

Mauvaise densité de la balle et balle déformée

Tension excessive du filet

• Ajuster les ressorts de la barre de frein
• Barre de frein inutile lorsque le rouleau de filet est entier
• Appui excessive de la barre de frein sur le filet

Le rouleau de filet est coincé dans le caisson (par les cotés)

La courroie d’entrainement des rouleaux d’alimentation est positionnée sur la mauvaise poulie

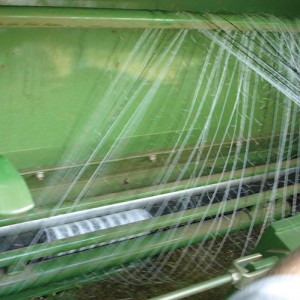

Les mailles du filet s’accrochent sur les rouleaux d’alimentation

• Mauvaise coupe du filet due à une tension insuffisante du filet
• Plateau d’alimentation du filet sale stoppant une alimentation correcte du filet
• Filet endommagé par la rouille ou par la barre de frein endommagée

Moisissure ou récolte trouvée sur les rouleaux

Balle déformée dûe à une mauvaise densité

Tension insuffisante du filet

• Ajuster le frein
• Ajuster la disposition du rouleau
• Ajuster le parallélisme des rouleaux d’alimentation

Les mailles sont tirées, créant un démaillage du filet

Mailles bloquées dans les rouleaux d’alimentation

• Mailles abîmées sur le filet.
• Mauvaise coupe du filet dûe à une tension insuffisante.

Balles abîmées dans la chambre à rouleaux

• La balle ne tourne pas pendant l’éjection

1. Rouleaux couverts de saleté (fourrage) ou débris
2. La balle est éjectée en penchant, ou est inclinée
3. Parois des chambres rouillées ou fraîchement peintes

• Filet cassé due à des rouleaux abîmés

balle mal formée

• Balles insuffisamment formée = balle n’est pas parfaitement ronde
• Forme inégale de la balle = mauvais ramassage du fourrage

Les mailles du filet s’accrochent sur les rouleaux d’alimentation

• Mauvaise coupe du filet due à une tension insuffisante du filet
• Filet abîmé par la rouille ou par la barre de frein endommagée

Moisissure ou fourrage humide retrouvé sur les rouleaux d’alimentation

Mauvaise densité et déformation de la balle

Tension insuffisante du filet

• Les ressorts de la barre de frein doivent être ajustés
• Les rouleaux d’alimentation doivent être ajustés
• Le guide filet est encombré derrière les rouleaux d’alimentation

Les mailles sont tirées créant un détricotage

Mailles bloquées dans les rouleaux d’alimentation

• Mailles abîmées sur le filet
• Mauvaise coupe du filet due à une tension insuffisante

Filet endommagé par les blessures des courroies de la presse

Filet endommagé par le couteau dans la presse

Filet endommagé pendant l’éjection

Balle mal formée

• Formation de la balle insuffisante = balle non ronde
• Mauvais profil de balle = mauvais ramassage des récoltes

Les mailles du filet accrochent sur les rouleaux

• Mauvaise coupe du filet sur la presse due a une tension insuffisante
• Mauvaise coupe du filet due à un mauvais alignement des rouleaux

Présence de moisissure ou de fourrage humide sur les rouleaux d’alimentation

Le filet forme un “bouchon” sur le plateau derrière les rouleaux d’alimentation

L’alimentation du filet avant le couteau / contre couteau

• Vérifier la position de la butée du couteau

Mauvaise densité et forme de la balle

Tension insuffisante du filet

• Vérifier l’efficacité des amortisseurs à gaz
• Vérifier le frein de filet

Mauvais rouleaux d’alimentation

• Vérifier que les rouleaux sont bien parallèles

Les brins se démaillent– les mailles sont arrachées du filet

• Mailles bloquées dans les rouleaux

1. Mailles endommagées sur le filet
2. Mauvaise coupe du filet due à une tension insuffisante sur le filet = ajuster les freins
3. Mauvaise coupe du filet due à un mauvais alignement des rouleaux

Filets endommagés par les rouleaux des chambres

Balle mal formée

• Formation insuffisante de la balle= balle non ronde
• Forme de balle inégale = mauvais ramassage des fourrages
• La balle ne tourne pas pendant l’éjection

1. Rouleaux sales (présence des moisissures ou de fourrage humide)
2. Ejection difficile
3. Parois des chambres rouillées ou fraichement peintes

Filet cassé par les rouleaux des chambres endommagées

Les mailles du filet accrochent sur les rouleaux

• Mauvaise coupe du filet sur la presse due a une tension insuffisante
• Mauvaise coupe du filet due à un mauvais alignement des rouleaux

Présence de moisissure ou de fourrage humide sur les rouleaux d’alimentation

Formation d’un bouchon sur la sole de glissement derrière les rouleaux d’alimentation

Rouleau avant le couteau / contre couteau

• Vérifier la position de la butée du couteau

Mauvaise densité et forme de la balle

Tension insuffisante du filet

• Vérifier l’efficacité des amortisseurs à gaz et la barre de tension du filet
• Vérifier l’ajustement de la barre de frein

Mauvaise alimentation du filet

• Vérifier que les rouleaux soient bien parallèles

Une queue de filet est tiré d’un coté pendant l’alimentation

• Mauvaise coupe du filet due à une tension insuffisante

Sole de glissement mal réglée

Fourrage emprisonné entre les courroies et les rouleaux

Détricotage de la maille

Mailles attrapées par les rouleaux d’alimentation

• Mailles abîmées sur le filet
• Mauvaise coupe du filet dûe à une tension insuffisante
• Filet endommagé par les blessures des courroies

Filet endommagé par une friction sur la sole de glissement

Filet endommagé par les sandows non serrés dans la réserve à filet

Les mailles du filet s’accrochent sur les rouleaux d’alimentation

• Mauvaise coupe du filet due a une tension insuffisante du filet= ajustement du frein
• Mauvaise coupe du filet à un mauvais positionnement sur l’axe
• Mauvaise coupe du filet due à un mauvais alignement des rouleaux d’alimentation

On retrouve de la moisissure ou du fourrage humide sur les rouleaux d’alimentation

Mauvaise densité et forme de la balle

La barre d’étirement du filet est mal ajustée

• Les rouleaux écarteurs ne tournent pas librement

Tension insuffisante du filet

• Ajuster la disposition des ressorts des rouleaux d’alimentation
• Ajuster le frein
• Vérifier que le tube soit correctement positionné sur l’axe

Mauvaise alimentation

• Vérifier que les rouleaux soient bien parallèles

Une queue de filet est tiré d’un coté pendant l’alimentation

• Mauvaise coupe du filet due à une tension insuffisante

Fourrage emprisonné sur le chemin du filet dans la chambre

Les brins se démaillent – les mailles sont arrachées du filet

Les mailles du filet sont sur les rouleaux d’alimentation

• Mailles abimées sur le filet
• Mauvaise coupe du filet due à une tension insuffisante = ajuster le frein
• Mauvaise coupe du filet due aux griffes de l’axe dans le tube carton

Balle endommagée par la barre de l’éjecteur

Balle mal formée

• Formation insuffisante de la balle = balle non ronde
• Forme de la balle inégale = mauvais ramassage de la récolte

Tension excessive du filet

• Sur-étirage du filet = moins de fil de chaine maintenant la balle
• ajuster le frein de filet: trop élevé

Mauvaise densité et forme de la balle

Tension insuffisante du filet

• Ajuster la barre de frein
• Ajuster la disposition du rouleau
• Tension insuffisante des rouleaux d’alimentation

Les brins se démaillent – les mailles sont arrachées du filet

• Mailles sur le filet attrapées par les rouleaux d’alimentation

1. Mailles abimées sur le filet
2. Mauvaise coupe du filet due à une tension insuffisante = ajuster les freins
3. Mauvaise coupe du filet due à un mauvais alignement des rouleaux

Balles abimées à partir des chambres à rouleaux

• La balle ne tourne pas pendant l’éjection

1. Rouleaux sales avec du fourrage humide ou des débris
2. Ejection difficile
3. Parois de la chambre rouillées ou fraichement peintes

• Filet cassé par les parois de la chambre détériorées

Balle mal formée

• formation de la balle insuffisante = balle non ronde
• Forme de la balle inégale = mauvais ramassage des fourrages

Mauvaise forme et densité de la balle

Tension insuffisante du filet

• Vérifier l’ajustement de la barre de frein
• Vérifier que les griffes de l’axe soient prises dans le tube carton

Une queue de filet part d’un coté pendant l’alimentation

• Mauvaise coupe de filet due à une tension insuffisante

Fourrage emprisonné dans le “bec de canard”

Détricotage de la maille du filet

• Mailles abimées sur le filet
• Mauvaise coupe du filet due à une tension insuffisante = ajuster le frein
• Mauvaise coupe du filet due aux griffes de l’axe mal positionnées dans le tube carton
• Mauvaise coupe du filet due à des mailles coincées entre le couteau/ contre couteau

Filet endommagé par les blessures des courroies

Filet endommagé par les rouleaux de la chambre

Filet endommagé par les rouleaux éparilleur à spirales

Dégradations des spirales qui cassent le filet

Balle endommagée par la barre pendant l’éjection

Balle mal formée

• Formation insuffisante de la balle = balle non ronde
• Mauvais profil de balle = mauvais ramassage des récoltes

Tension excessive du filet

• Sur-étirage du filet = moins de fil de chaine maintenant la balle
• Ajuster le frein du filet car trop élévé

Mauvaise forme et densité de la balle

Tension insuffisante du filet

• Le ressort de la barre de frein (haut) doit être ajustée
• La pression du ressort de rouleau (bas) doit être ajustée

Fourrage coincée entre les rouleaux et courroies

Sole de glissement doit être ajustée

Mailles tirées, créeant un détricotage sur le filet

• Mauvaise coupe due à une tension insuffisante

Filet endommagé par les blessures des courroies

Filet endommagé par les écrous de la sole de glissement

Forme et densité de la balle

Tension insuffisante du filet

• Vérifier la position de la barre de frein
• Les membranes mal positionnées dans le tube carton

La queue du filet est tirée d’un coté pendant l’alimentation

• Mauvaise coupe du filet due à une tension insuffisante

Fourrage coincé derrière les rouleaux d’alimentation

Forme/position des rouleaux mousse dits “ rouleaux bananes”,

Vérifier l’ajustement de la pression des rouleaux d’alimentation

Vérifier que le centre du filet (ou les berceaux de filet sur les modèles plus récents) soit bien centré

Détricotage de la maille du filet

• Mailles du filet abimées
• Mauvaise coupe de filet due à une tension insuffisante = ajuster le frein
• Mauvaise coupe du filet due aux membranes mal positionnées dans le tube carton
• Mauvaise coupe de filet due a une pression réduite du système de coupe de filet

Filets endommagés par les rouleaux de la chambre

• La balle ne tourne pas pendant l’éjection

Rouleaux couverts de saleté (fourrage ) ou débris

La balle est éjectée en pente, ou est inclinée

Parois des chambres rouillées ou fraîchement peintes

• Filet cassé dû à des rouleaux abîmés

balle mal formée

• Balles insuffisamment formée = balle n’est pas parfaitement ronde
• Forme de la balle inégale = mauvais ramassage de récoltes

Forme et densité de la balle

Tension insuffisante du filet

• Vérifier l’ajustement de la barre de frein
• Vérifier que les membranes sont bien solidaires du tube carton

La queue de filet est tirée d’un coté pendant l’alimentation

• Mauvaise coupe du filet due à une tension insuffisante

Filet coincé derrière les rouleaux d’alimentation

Forme / position des rouleaux à mousse dit ”rouleaux – banane”

Vérifier la pression entre les rouleaux d’alimentation

Vérifier que le rouleau (ou le berceau de filet sur les modèles plus récents) est centré

Détricotage de la maille du filet

• Mailles abimées sur le filet
• Mauvaise coupe du filet due à une tension insuffisante = ajuster le frein
• Mauvaise coupe du filet due aux membranes mal positionnées dans le tube carton
• Mauvaise coupe du filet due à une forte pression du systeme de coupe

Filet endommagé par les blessures des courroies
